제목 고주파 레벨 스위치

High-frequency limit level sensor






모델 : RFLS-35


전극에 고착된 침전물이나 거품의 영향을 최소화한 신뢰성 높은 디자인


페이스트와 같은 점성이 있는 액상과 광범위한 액상의 신뢰성 있는 레벨 스위칭

점성이 있고 끈적거리는 제품에 사용할 수 있도록 설계

   (케첩, 요구르트, 스프레드, 시럽, 크림, 페이스트, 세정액, 알카리 액상 등)

탱크, 용기, 탱크, 파이프 또는 컨테이너에 직접 삽입

마그네틱 펜을 사용하여 기본 설정

거의 모든 종류 (전도성 및 비-전도성) 의 액상에 적합한 광범위한 설계

• 높은 감도와 높은 안정성 (유전율 εr ≥ 1.5 이상의 물질에 사용하실 수 있습니다)







일반사항

고주파식 레벨센서 RFLS-35 는 다양한 액상과 점성이 있는 제품의 리미트 레벨스위치로 설계 되었습니다.

고주파식 레벨센서 RFLS-35 는 기존의 진동 레벨센서 또는 정전용량식 센서를 대체하여 사용하실 수 있습니다.

측정액상은 유전율과 상관없이(전도성 또는 비-전도성) 까다로운 어플리케이션에 사용 하실 수 있습니다.

금속 또는 플라스틱 재질의 탱크, 용기, 배관, 저장조에 직접 삽입하여 설치합니다.

센서의 외함은 스테인레스 AISI 316 재질이며, 센서의 말단부(접촉부) 전극재질은 PEEK 입니다.

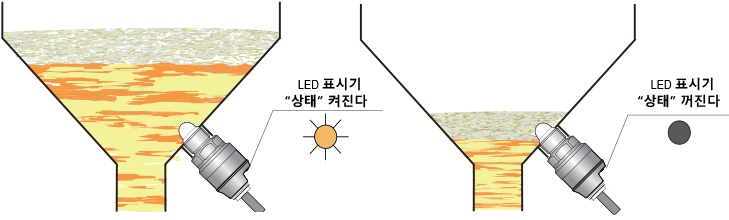

상태표시 LED 로 센서의 이상유무를 판단하실 수 있으며, 마그네틱 전자펜으로 감도를 조정 할 수 있습니다.

센서는 높은 주파수 대역에서 구동되며, 점성이 있는 (케첩, 요구르트, 마요네즈, 파이, 시럽, 잼) 액상과 점착성이

있는 전도성 제품 (알칼리 세제, 화학액) 에 직접 접촉하며, 점착성이나 거품에 대한 영향을 최소화하여 신뢰성 있는

레벨 스위칭 기능을 제공합니다.


설치를 위한 권장 사항
센서는 구조상으로 점성이 있는 전도성 액상 (요구르트,쨈, 마요네즈, 페인트, 액체 비누, 크림, 또는 풀) 의

레벨을 검출하기에 적합한 모델입니다.

저장 액상에 대해 센서의 감도를 조정하면 설치위치 이하로 떨어지게 되면 정확하게 동작됩니다.

센서에 남아있는 잔류물이나 점성이 있는 액상이 들러 붙더라도 오동작을 하지 않습니다.

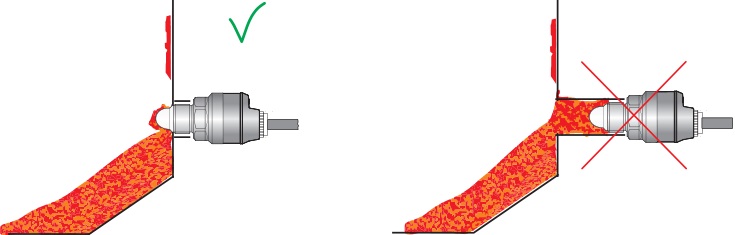

 센서를 수평으로 설치하는 것이   센서를 수직 배관에 설치하는 경우 센서를 배관 하부에 설치하는 경우

 좋습니다 기포가 형성되지 않도록 상부중앙                 점성이 있는 잔류 물을 부착될 수

 배관 측면에서 경사지게 설치 설치는 피합니다.         있습니다.

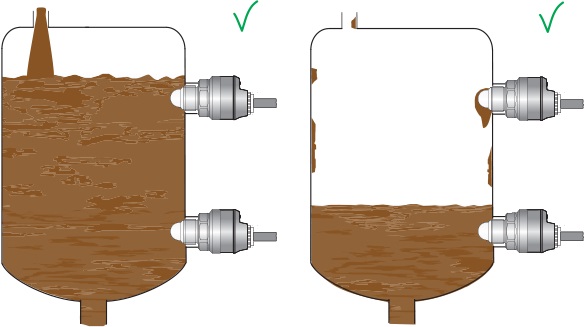

 측면 벽에 장착하실 경우에는 긴 튜브 피팅을 사용하지 마십시오.

 일부 점성이 있는 물질이 고여 있게되어 오동작이 발생합니다. (왼쪽 그림).

 탱크 내부 안으로 전극 앞부분 전체가 노출될 수 있도록 센서를 장착하는 것이 좋습니다 (오른쪽 그림)




표면에 거품이 있는 액체 레벨을 안정적으로 제어하려면 감도를 조정하여 정확하게 검출하도록 할 수 있다

거품이 있는 액체의 계면층을 검출할 수 있습니다. 실제 액면을 검출한 후에 거품층에 반응하지 않습니다.

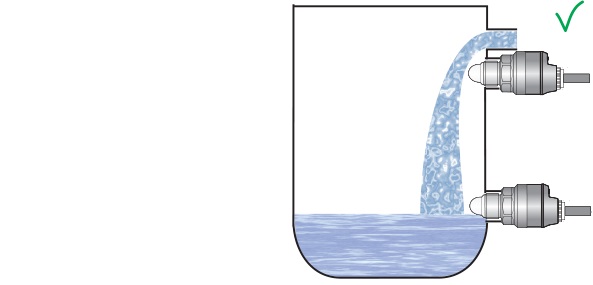

센서는 저장 탱크내의 주입구 근처에 설치하실 수 있습니다. 감도를 조정하면 흐르는 유체에 반응하지 않습니다.







외형





제품 사양

 Basic technical data
 Supply voltage (variant RFLS-35N) 7 ... 34 V DC
 Power consumption (variant RFLS-35N) max. 5 mA DC
 Max. switching current (PNP output) 300 mA
 Residual voltage – ON state max. 1,5 V
 Coupling capacity (housing - power) / dielectric strength 5 nF / 500 V AC (50 Hz)
 Ambient temperature range: -40 ... +80 °C
 Protection class type RFLS-35_-_ _-C-_-_ IP 67
 type RFLS-35_-_ _-A(B,V,H,D)-_-_ IP 68
 Cable (versions with cable outlets) Variant (P,N) PVC 3 x 0,5 mm2
 Variant (Xi, XiM) PVC 2 x 0,75 mm2
 Weight (without cable) cca 0,15 kg

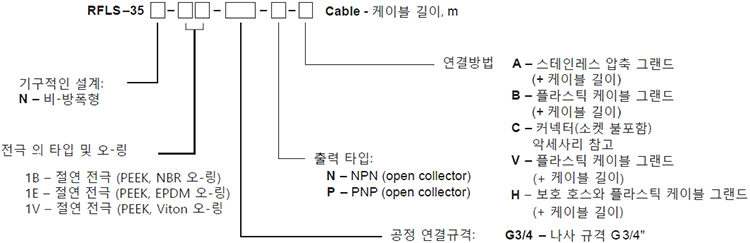

발주코드
