수위계
제목 레이저 수위계

Industrial Laser Solutions



모델 : AL40/AL100

• 40 m, 100 m 측정 범위
• 4-20mA 아나로그 출력
• 2x 설정 가능한 리레이
• Backlit LCD 지시계
• 푸쉬 버튼을 사용하여 파라메터 설정
• DIP 스위치로 레이저 포인터 사용
• 내구성 좋은 알루미늄 하우징
• 분진 방어용 공기 분사튜브 와 조준 키트, ATEX / IA (옵션)

레이저 수위계의 장점
ALLPRONIX 사의 레이저 수위계는 까다롭고 어려운 산업공정에서
최적의 해결방안으로 정확하고 신뢰할 수 있으며, 빠르게 측정이
가능한 빛의 독특한 특성을 개발하였습니다.

높은 업데이트율은 물체가 빠르게 움직이거나 제품 수위가 빠르게
변하는 경우에도 정확한 측정을 할 수 있습니다.
"Last-pulse logic" 과 내주 윈도우 휠터를 사용하여 레이저 수위계와
측정유체 사이를 지나가는 방해물로 부터 되돌아 오는 신호를 제거하여
줍니다.

측정원리
정확한 간격으로 적외선 레이저 펄스의 시간차가 측정됩니다.
다수의 지시치를 평균을 내서 출력을 내보내 주고 대부분의 조건에거 높은 정확도를 얻을 수 있습니다.

레이저 측정은
• 적당량의 먼지
• 설치 각도 또는 위치
• 고온 또는 온도변화
• 주변의 노이즈
• 차량의 진동
• 수증기압
• 배출가스층과 스팀
• 진공상태
• 물질의 낮은 유전율에 받지 않습니다.

바로 측정 가능한 제품
• 공장 출하전 교정이 되어 바로 측정이 가능합니다.
 빠르게 설정하실 수 있으며 다루기가 쉽습니다.
- 플랜트 정지시간이 필요없습니다.
 유지보수가 적고 가동부분이 없습니다.
 완전히 눈에 안전합니다.
 튼튼하게 산업용으로 제작되었으며 방폭형 외함
 CSA, CE 그리고 FM 승인된 제품

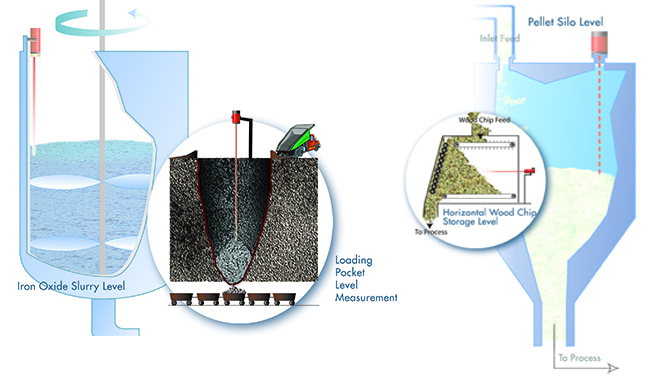

일반적인 적용분야
액상의 수위측정
화학, 석유화학, 제약과 여러 산업분야에서 아래와 같이 정제된 제품들과 낮은 유전율을 가진
원유의 재고량 관리를 위하여 탱크 수위를 측정하고 있습니다.
 액상 아스팔트
 종합 반응 용기 (고압 상태하에서)
 반응 탱크 (진공 상태하에서)
 용해된 유리
 용해된 철금속과 비-철금속, 알로이

특징 / 장점
 수위계가 경사진 각도로 설치되었을때에도 출렁거림이나 교반이 되는 슬러리를 감시할수 있습니다.
 윈도우 소프트웨어를 사용하여 교반기의 날개와 다른 장애물들을 무시할 수 있습니다.
 밀도 보정없이 정확한 재고관리
 제한된 시계와 좁은 통로를 통해 측정가능



분립체의 수위측정
저장용기, 사이로, 그리고 아래와 같은 저장원료더미의 분립체의 수위를 측정하실 수 있습니다.
• 폴리스타일렌 ,나일론과 PRVC 알갱이
• 운모와 석회 파우더
• 광석 이송중에 광석과 폐석 수위
• 젖어 있거나 건조된 목재토막
• 비축된 석탄

특징 / 장점
• 저장더미, 역삼각형/삼각형 형태의 표면을 직접적으로 측정
• 실제로 어떠한 저장용기와 사이로 형태도 측정가능
• 길고 좁은 저장탱크 또는 내부의 구조물로 인해 비-접촉식 수위계로 측정이 어려온 조건에 이상적입니다.
• 기울어진 각도로 경사면의 표면을 측정 ALLPRONIX사 장비는 기울임 각도에 영향 받지않습니다.
• 먼지, 스팀과 다른 어려운 조건을 투과할 수 있는 개선된 소프트웨어를 사용하여 굵은 분립체(석탄과 같은) 측정가능
• 설치후 특성변화가 생기는 복잡한 시스템들로 부터의 추론된 수치의 불확실성을 제거

외형



제품 사양



 MODEL  AL40 / AL100
  Range  0.1 to 40 meters (AL40)
  0.1 to 100 meters (AL100)
  Resolution   0.01m
  Accuracy   0.1% FS
  Update   2-10 readings per second Configurable
  Display   4 digit LCD 7 segment, Remote optional
  Configuration   Via keypad and LCD
  Supply   90-240Vac & 18-26Vdc
  Consumption   200mA
  Output   NEMA compliant, 4-20mA 2x relays, 5A @ 250Vac
  Housing   Powder coated aluminium
  Beam angle   Less than 1 degree
  Laser Safety   Class 1M. Do not view into laser directly
  Temperature   -20 to 80 Deg C
  Pressure   Atmospheric
  IP Rating   IP 65
  Weight   2 Kg
  ATEX / IA   Optional (Ex tb 11C T85ºC Db)
