제목 전자식 유량계



Electromagnetic Flowmeter





모델 : EFM-115



• 전자식 유량계는 다양한 유량측정을 위해, 산업 전분야에서 사용되고 있습니다.

 1) 화학 산업


 2) 상하수도 및 폐수


 3) 펄프와 종이


 4) 제약 산업


 5) 식품과 음료


 6) 빌딩 자동화(HVAC)


 • 센서/변환기 - 일체형, 분리형
 • DN 15 - 200 mm flange type



측정원리


측정원리의 개념으로 볼 때, 전기적으로 전도성이 있는 액상만 측정할 수 있습니다.
측정은 “전기적으로 전도성을 가진 액체가 자장을 통과하여 흐를떄 기전력이 발생하며 그 크기는
자속밀도와 속도에 비례한다. 는 파라데이의 전자 유도의 법칙에 의해 결정되어 집니다.
전자 유량센서의 안쪽으로, 유체의 흐름방향에 대해 직각으로 형성된 자계를 통해 흘러가게됩니다.
전압은 전기적으로 전도성이 있는 유체의 흐름에 의해 유도됩니다.
유도 전압은 유속과 비례하기 때문에 체적유량으로 환산이 가능합니다.
유도 전압은 유체와 접촉되는 한 쌍의 전극에 의해 감지되며 유량변환기로 전송되며 다양한 표준 출력신호들로 변환됩니다.


유량계 규격선정과 선택
전자식 유량계의 적합한 선택, 규격선정과 설치는 사용시 문제점을 없애고
비용을 절감할 수 있습니다. 정확한 선정을 위해 다음과 같은 정보가 필요합니다.
  1) 유체의 종류 – 라이닝과 전극의 재질 적합성을 고려
  2) 전기전도도>5 Ms/cm
  3) 최대/최소 유체 온도
  4) 최대/최소 운전압력, 진공압
  5) 최대/최소 순간유량
  6) 고형물의 농도

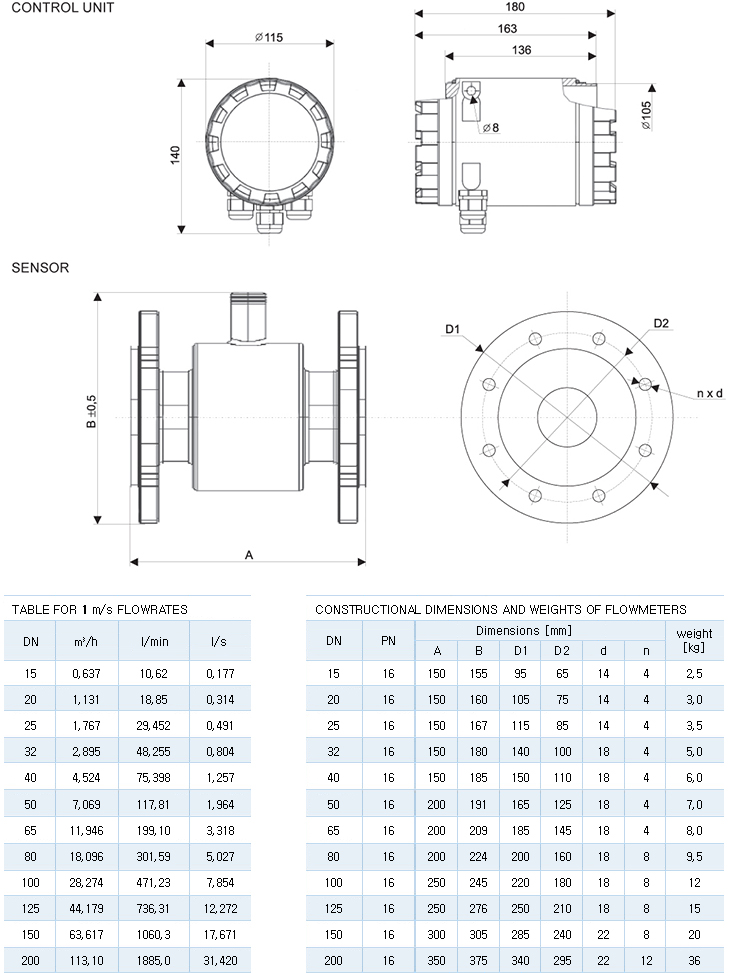

외형





• 사양 - SENSOR

 Flange type  DIN 2576–PN–16
 Connecting cable  Standard 0.5 m / 2 x 2 x 0.25 mm2
 Coils excitation  Pulse DC
 Isolation class of coils excitation  E
 Process connection  Flanged DIN
 Maximum Pressure  1.6 MPa
 Protection class  IP67
 Liner material / Temperature  Hard rubber / - 5°C ... +90°C
 Electrodes materia  Stainless steel 316Ti
 Outer casing flanges / Flow tube material  Carbon steel standard / Stainless steel 321
 External coating  Acrymetal multi component lacguer
 Ambient temperature range  -20°C ... +50°C



• 사양 - CONTROL UNIT

 Medium electrical conductivity  > 5 μS/cm, for demineralized water > 20 μS/cm
 Electrode impedance input  > 1010 Ω
 Flowrate  Min. 0.3 m/s; max. 12 m/s
 Measurement accuracy  0.3 % of reading, while flow is within 10 ... 100% of range
 Flow filter  Multi-mode adjustment
 Low flow rejection  Adjustable in steps of 0.1 %
 Flow direction  Bi-directional measurement is distinguished by sign
 Zero flow  Automatic zero point setting
 Data logger  4 months capacity (average 5 min. current flowrates)
 Display / Resolution  Alphanumeric OLED / 2 x 16 characters, with backlight
 Analog output  Active galvanically separated : 4(0) ... 20 mA / 500 Ω
 Frequency output Passive galvanically
 separated
 0 ... 1 kHz / 0 ... 100 % from flow rate range;
 8.2 ... 10 kΩ Max 24 V DC
 Binary outputs  1 ... 4x relays, non-voltage contact,
 non-inductive load 250V AC (30V DC)/3A
 Communication outputs  RS–485 / Modbus RTU, galvanically separated
 Cable outlets  3x PG 11, Power supply cable Max. 3x 1.5 mm2
 Power supply  85 ... 260 V AC / 50 ... 60 Hz; 9 ... 36 V DC
 Power consumption  10 VA
 Fuse (internal)  630 mA
 Protection class  IP67
 Ambient temperature range  -20º C ... +50ºC
 Weight  2.6 kg
 Housing material  Aluminium alloy
 External coating  Powder coating
