제목 흐름감지 스위치



Thermal Dispersion Flow Switch







모델 : FT10


• 흘러가거나 (0.012-0.91 mps 범위내) 흐름이 없는 상태에서 LED 로 설정점을 변경하실 수 있습니다.
• 센서는 유속이 측정 제한범위를 벗어나더라도 손상되지 않습니다.
• 1A relay 는 전원 공급배선의 극성을 바꾸면 NO 또는 NC로 선택 사용하실 수 있습니다.



어플리케이션


액상이나 가스의 흐름을 감지할 수 있도록, 일반 목적의 유량 스위치는 정수나 코팅이 되지 않는 유체에 광범위하게

사용하실 수 있습니다.
액상의 경우 예를 들면, 탈-이온수 이나 황산에 사용하실 수 있으며, 가스의 경우 질소나 집진기 방출가스를 예로 들 수 있습니다.
1A 리레이는 PLC, SCADA 또는 경보와 같은 원격장치에 신뢰높은 스위칭 기능을 제공합니다.
짧은 센서는 1/2” 에서 1.5” 까지 배관이나 덕트에 설치하여 사용 하실 수 있습니다.
좀 더 긴 센서는 2” 또는 그 이상의 배관에 사용하실 수 있습니다.
액상용 유량 스위치는 0.012 에서 0.91 mps 사이에서 설정할 수 있으며, 가스용 유량 스위치는 0.3 에서 27 mps 사이에서

설정하실 수 있습니다.

• SET POINT
흐름상태를 감지 할 수 있도록 LED 로 조정하실 수 있습니다.

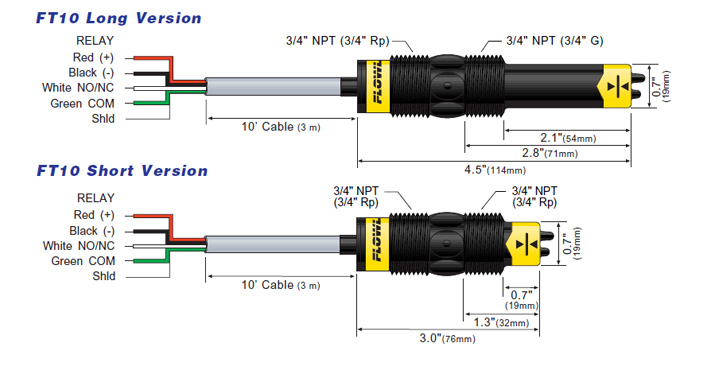

외형



사양

Set point range: .012 to .91 mps

Factory set point: .06 mps

Repeatability: ±.5% of set point

@ fixed temp.

Response time: 1-10 seconds

Set point adjust.: Potentiometer

Viscosity range: 1-200 centipoise

Supply voltage: 12-36 VDC

Consumption: 70 mA maximum

Contact type: (1) SPST relay

Contact rating: 60 VA

Contact output: Selectable NO/NC

Process temp.: 0°C to 60°C

Electronics temp.: -40°C to 60°C

Pressure: 150 psi (10 bar) @ 25°

C., derated @ 1.667

psi (.113 bar) per °C.

above 25° C.

Sensor rating: NEMA 4X (IP65)

Sensor material: 1__5: PP-Ryton®

5__5: PVDF Kynar®

Cable jacket mat.: 1__5: PP

5__5: PFA Teflon®

Cable type: 4-conductor, #22 AWG (shielded)

Cable length: Standard: 10' (3m)

Special order: 7.6m or 15.2m

Process mount: 3/4" NPT (3/4" G / Rp)

Mount. gasket: Viton® (G version only)

Classification: General purpose

CE compliance: EN 50082-2 immunity

EN 55011 emission

EN 61010-1 safety

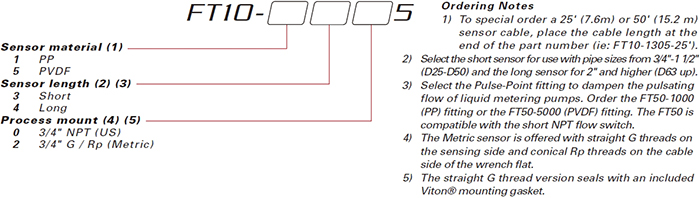

발주코드






발주시 참고사항
1) 25’ (7.6m) 또는 50’(15.2m) 센서선을 발주하실 때는 선택코드 뒤에 신호선 길이를 표기하여 주십시오. (예: FT10-1305-25’)
2) 짧은 센서는 3/4” – 1.5” (D25-D50) 의 배관에 사용하며, 2” 와 그 이상의 배관에는 (D63 up) 긴 센서를 선택하십시오.
3) 정량펌프의 흐름맥동을 완충시키기 위해 Pulse-Point fitting 을 선택하십시오.
    FT50 은 짧은 NPT 유량 스위치 (FT10-1305) 와 같이 사용하실 수 있습니다.
4) Metric 센서는 감지부 쪽은 Straight G 나사로 제공되며 신호선 쪽은 NPT 나사 형태로 제공됩니다.
