제목 외벽-부착형 초음파 유량계


Clamp-on Ultrasonic Flowmeter




모델 : FU-TX 310


• 광범위한 전원 아답터​

• 양방향(순방향, 역방향) 유량 측정.

• 신호간섭을 최소화 해주는 특허받은 트리거 기술

• 옵션으로 방수형 푸로브 공급가능

• 푸로브를 빠르고 정확하게 설치할 수 있는
  특허받은 가이드 레일

• 장시간의 안정적인 유량측정




제품 특징

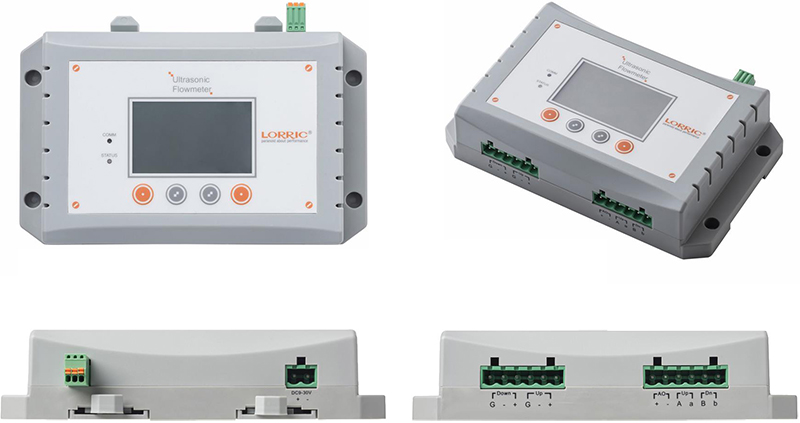

FU-TX 310 외벽-부착형 초음파 유량계
비-접촉식, 배관 외벽에 설치, 배관 절단이나 설치시 단수 필요 없음, 유지 관리 및 설치 비용 대폭 절감,
튜브 손상 없음, 막힘, 누출 및 압력에 대한 문제 없음


적용 가능분야
에너지 절감 모니터링 │물 절약 관리 │산업용 │수도물, 냉수, 열수, 생수, 바닷물, 음료, 오일
그리고 그밖의 액체.│ 화력 발전소(원자력, 소방수, 일반 용수)




특허 디자인  [푸로브를 고정 해주는 가이드 레일]

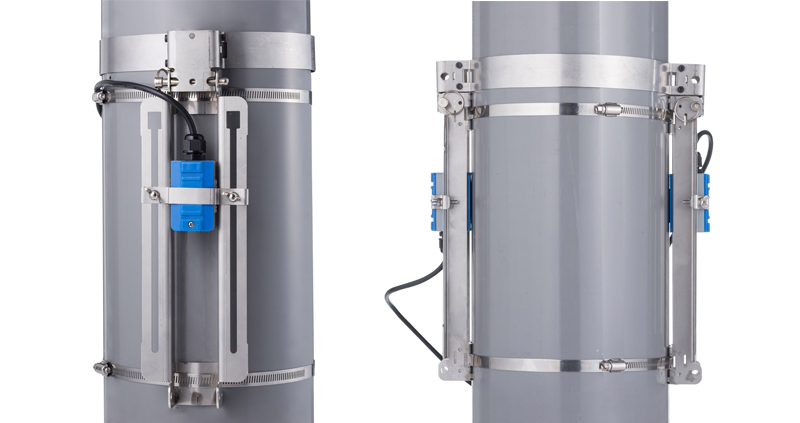

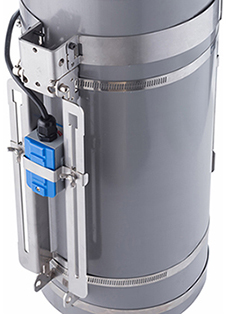

금속제 가이드 레일

• LORRIC는 초음파 푸로브 설치의 전체 작업과정을 재설계 하였습니다.
수많은 노력과 현장 실험 끝에, LORRIC사는 마침내 특허받은 가이드 레일로
완성 하였습니다.
이것으로 사용자들은 좁은 공간에서도 손쉽게 푸로브를 설치할 수 있습니다.
또한 사용자가 설치 위치를 유연하게 선택할 수 있습니다.
​• LORRIC 특허 금속 가이드 레일은 중형 푸로브  TM1(2~8인치 파이프)
및 대형 푸로브 TL1(8~16인치 파이프) 와 함께 사용할 수 있도록
 설계되었습니다.
LORRIC의 가이드 레일은 장기적으로 유량 측정의 안정성을 제공하고,
온도와 진동으로 인한 문제를 미연에 방지하여 줍니다.
• LORRIC 가이드 레일은 배관경에 따라 동일 선상이나 반대측 면에
설치하실 수 있습니다.
• FU-TX 310과 함께 판매하며, 별도로 판매하지 않습니다.

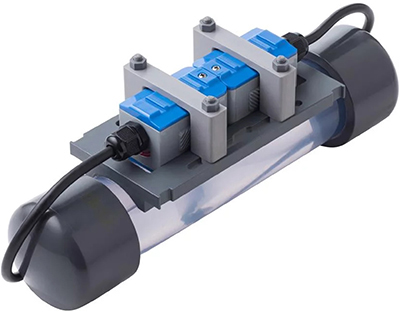

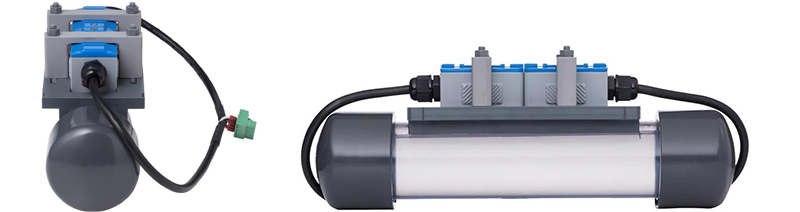

플라스틱 가이드 레일

플라스틱 가이드 레일은
내화학성 제품으로, 푸로브 크기에 따라 2~16인치 파이프에 적용할 수 있습니다.
• LORRIC 플라스틱 가이드 레일은 프로브 설치의 편리성과
  신뢰성을 높이기 위해 설계 되었습니다.
  온도와 진동으로 인한 프로브 변위 문제를 해결하고,
  유지보수 중에 프로브가 부적절하게 설치되는 충격을 방지한다.
• LORRIC 특허 가이드 레일은 푸로브를 파이프에
  완벽하게 장착할 수 있도록 도와줍니다.
  그 결과 유량 측정값이 보다 안정적이고 정확하게 계측됩니다.
• 모든 플라스틱 가이드 레일은 전기, 화학, 반도체 및
   환경 산업의 화학 물질의 유량 측정에 적합합니다.
• FU-TX 310과 함께 판매하며, 별도로 판매하지 않습니다.

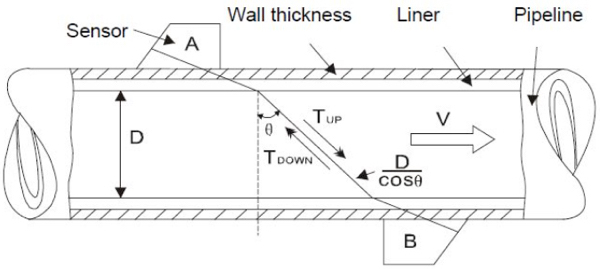

측정 원리

순방향과 역방향의 흐름의 시간차를 이용한 초음파 음파 전송속도 측정:
프로브 A와 프로브 B 사이에 초음파가 전달될 때 순방향 흐름과 역방향은 유량(유속)에 비례하는
시간차가 생깁니다. 이러한 시간차를 이용하여 순시 유량으로 환산됩니다.
• 최대 2% 까지의 정확성
• LORRIC 특별한 노이즈 방지 기술은 유량 측정시 기포와 고형물의 영향을 줄여 줄 수 있습니다.

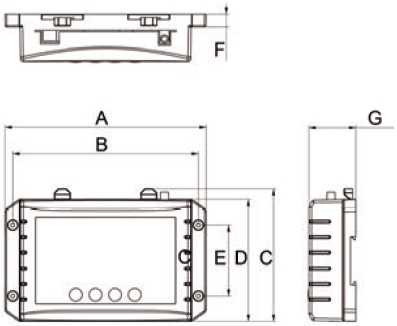

외형


 A  B  C  D  E  F  G
 149.5  137.8  98.3  90.5  52.4  9.5  34.9

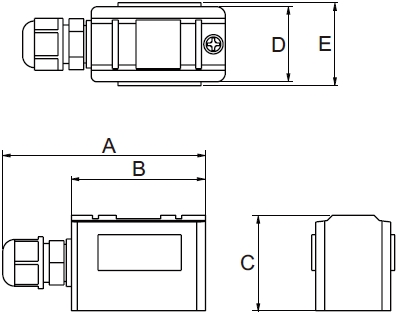

 A  B  C  D  E
 68.3  45.2  32.2  25.3  42.6

사양
 설치 방식  튜브 클램프  소비 전력  < 2W
 측정원리  기간차 방식  순시 유량  순시유량, 유속, 시간차 지시
 측정 유속 범위  ± 0.1~20 m/s  적산 유량  순방향과 역방향, 합산 유량지시
 측정 정확도  < ± 2%  단위들  매트릭스 또는 영국식 단위
 응답 속도  < 1초이내  지시  128 x 64 LCD 백라이트 지시
 분해능  0.0001 m/s  동작 버튼  4 터치 버튼
 출력 과 통신  아나로그 출력 4-20mA
 통신 Modbus RS485 Two-line NPN
 암호  키보드 잠금, 손실 데이터 보존
 푸로브 와 프로세스와의 이격거리  TM-1: 10meters (20meters 까지 가능)
 TS-2 10meters
 외함  ABS 플라스틱, 145 x 90 x 45 mm
 온도 측정  2 세트, 외부 PT1000  Power  9~30VDC
 1000-240 5/60Hz AC transformer
 온도 범위  -100~300℃ with 0.1℃ 분해능  적용 가능한 배관재질  주철관, 일반 탄소강, 스테인레스 스틸,
 PVC, 배관 또는 그 밖의 다른 재질
 장비의 외부적인 환경온도  -25~70℃  적용 가능한 배관경 (mm)  TM-1 DN50~250 (2"~10")
 TS-2 DN20~50 (1/4" to 2")
 적용 유체  청수, 오일 또는 불순물이 조금 섞인
 화학액상, 오수, 하수
  푸로브의 방수 등급  일반형 probe IP61
 접착형 probe IP65
 방수형 probe IP68
 배관벽의 온도  표준 probe : 0-80℃
 고온용 probe : 0-150℃


다른 다양한 측정방식과의 비교
   면적식  패틀 휠  전자식  외벽 부착식 초음파
 압력손실  적음  중간  없음  없음
 비-접촉식 설치  불가  불가  불가  가능
 정밀도  보통  보통  정밀  보통
 양방향 유량 측정  불가  가능  가능  가능
 막힘 가능성  가능  막힘 없음  막힘 없음  막힘 없음
 적용 유체  공기, 액상  액상  전도성이 있는 액상  액상
 가격  작은 배관일 경우
상대적으로 저비용
 저비용,
배관경에 따라
비용증가
 고비용,
배관경에 따라
비용증가
 중간 정도의 비용
배관경이 클수록
상대적으로 유리
