제목 전도율식 농도계



Inductive Conductivity Refractometer






모델 : OLS50



• 0 에서 2,000 mS/cm 까지의 측정범위

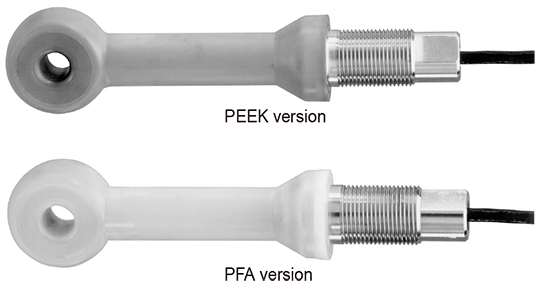

• 내산성 재질과 PFA 코팅


• 방폭지역 사용승인 (FM, CSA, TIIS 방폭승인)


• 180℃ 까지의 고온에 사용 가능한 PEEK 재질


• 최대 55m 까지 신호선 연장가능


• 오염의 영향을 반감시키는 PFA 재질


• Pt100 온도센서 내장형



• 모델 OLS50 전도도 센서는 특별히 화학산업이나 일반 산업분야에서 사용하기에 적합합니다.

다른 전도도 센서를 사용하기 어려운 많은 어플리케이션에 사용할 수 있도록 높은 내산성을 가진 재질

(PFA 또는 PEEK) 로 공급됩니다.

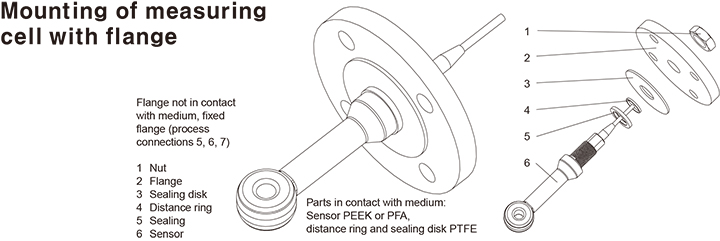

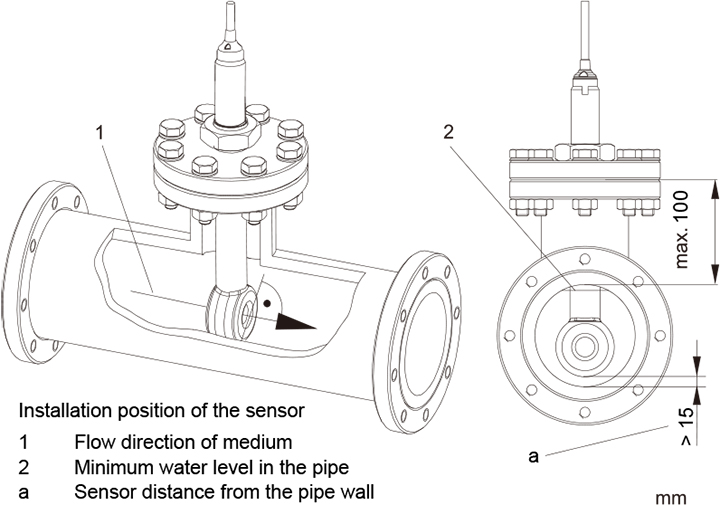

설치조건에 따른 다양한 접속방법을 제공하며 전체적인 산업전반에 사용할 수 있도록 방폭승인된 제품을 공급합니다.





응용분야

1) 화학 산업

2) 산과 알칼리의 농도측정

3) 저장탱크와 배관에서 화학제품의 품질관리

4)식품과 제약산업 (제품혼합 및 분리공정)

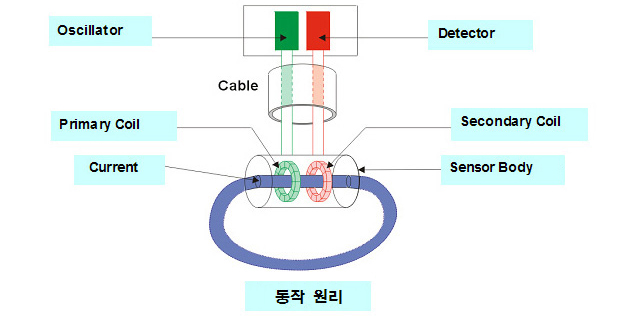

센서는 도넛형 테이프 철심위에 위치한 두개의 코일로 구성되어 있습니다.

일차코일에서 전자장을 형상하면 액상안의 전압이 감소하게 됩니다.
액산안에 존재하는 이온은 이온농도가 증가함에 따라 전류의 흐름을 증가시킵니다.
액상의 전류믄 이차코일에서 전자장을 형성합니다.
이차코일에서 측정된 전류는 감소되며 전도고 수치로 변환됩니다.

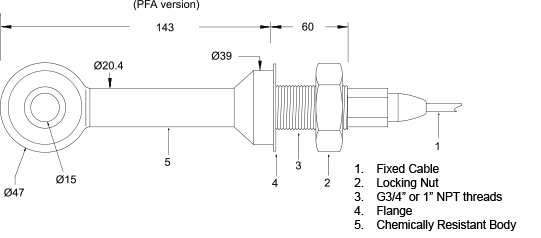

외형

















사양



 Medium  Concentration (%) @20℃
 NaOH (Sodium hydroxide)  0-15%
 H2SO4 (Sulphuric acid)  0-30%
 H3SO4 (Phosphoric acid)  0-15%
 HNO3 (Nitric acid)  0-25%
 HCI (Hydrochloric acid)  0-10%
 Other chemical  Consult Factory

 모델  820/822 Conductivity Analyzer
 신호 입력  Inductive : Model OLS50 Sensors
 Temperature : pt100, pt1000, NTC
 측정 범위  Conductivity : 0 to 2000 ms/cm
 Temperature : -35 to 250℃
 디지털 지시  2 Line LCD, 5 & 9 Digits with status indicators
 지시 정확도  Conductivity : 0.4% of measured value ±4 digits
 재현성  Temperature : 1.0% of measuring range
 Conductivity : 0.2% of measured value ±digits
 농도 출력  4-20mA, 500Ω MAX LOAD
 2 Relays (Limit / PID / Timer) up to 4 Ralay outputs.
 리레이 출력  Max 2A, 250VAC (30VDC)
 100/115/230VAC (+10/-15%), 48 to 63Hz 또는 24VDC
 전 원  Power consumption 7.5VA MAX,
 Temperature : -10 to 55℃
 동작환경  Humidity : 10 to 95% RH (non-condensing)
 판넬설치형 : 96 x 96 x 145 mm
 외함 규격 (H x W x D)  현장설치형 : 247 x 170 x 115 mm
 판넬설치형 : Polycarbonate, IP30
 재질 및 보호등급  현장설치형 : ABS + Polycarbonate, IP65 (NEMA4X)

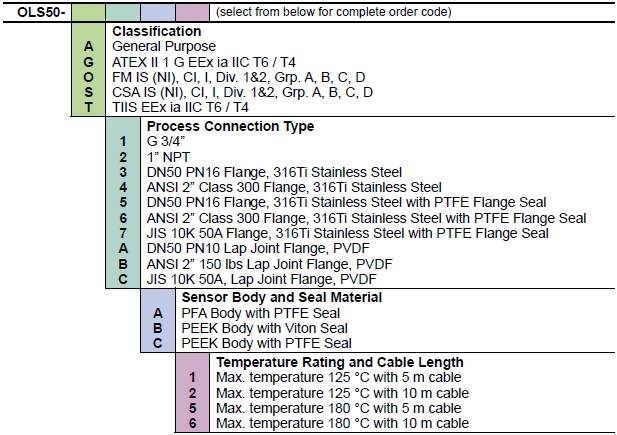

발주코드
