제목 전기전도도 분석기

Electric Conductivity Analyzer






모델 : 4222
 2-전극방식은 0.04 에서 10,000 μS/cm 까지의 초순수나
정제된 액상의 전도도를 가진 액상에 사용할 수 있습니다.
 모델 S411/P 스테인레스 스틸 센서는 120℃ 까지 살균
처리가 가능하며 청결도에 대하여 3A와 EHEDG 에서
승인을 받은 제품입니다.
 내장된 온도센서와  원통형의 전극이 압력과 부식에
잘 견디는 스테인레스 스틸 재질로 되어있으며
매우 작은 범위(〈0.1μS/cm)까지 측정할 수 있습니다.
 5 μS/cm 이하의 측정물 (순수, 초-순수) 은 현저한
비-직선 온도 의존도를 나타냅니다.
따라서 초-순수에 대한 온도보상 기능이 제공되어집니다.
 분석기의 지능적인 자기진단 기능은 오염에 대한 광범위한
보상을 제공하고 센서 상태를 감시해 줍니다.
 내장된 Pt100 또는 Pt 1000 RTD 온도센서는 고온에서
측정 정확도를 증가시킵니다.
 일반적인 산업분야에서 다양한 설치조건을 만족시키기
위해 1/2” NPT 어답터 또는 식품용 클램프 (1”, 1-1/2”, 2”)
를 제공합니다.
 각각의 전극은 제작공장에서 일련번호가 부여되고
성능테스트를 수행합니다.

측정원리
2/4 전극방식
2-전극방식은 두 개의 전류전극에 구형파 AC 전압이 공급되고, 용액을 통해 흐르는전류는
전기적인 저항에 역비례하고 전도도에 직접 비례한다.







모델 S411/P S411/TEF S411/U
전극 2 전극방식 4 전극방식
응용 Ion Exchanger,Reverse Osmosis,
Distillation, De-ionized Water,
WFI (Water For Injection)
Semiconductor Manufacturing
Demineralizer System,
Reverse Osmosis,
Cooling Towers, etc
Phase separation (milk/water,
alkaline solution/water),
Drinking water treatment,
Plant effluent treatment
셀 재질 Polished 316 Stainless Steel PTFE (Teflon) PES(Polyethersulfone)
전극 재질 Polished 316 Stainless Steel 316 Stainless Steel >Graphite
측정 범위 0.04∼20 μS/cm, 0∼1000 μS/cm 0.1 μS/cm∼20,000 μS/cm 0-200 μS/cm, 0-50,000 μS/cm,
10-200 mS/cm
최대동작온도 120 ℃ 50 ℃ 120 ℃
온도센서 pt100 pt100 pt100
신호선 연결 NEMA6 방수형 접속형커넥터 NEMA6 방수형 접속형커넥터 Fixed cable w/Junction Box
설치 1/2”NPT 1” GAS process connection 1/2” GAS or 1” GAS

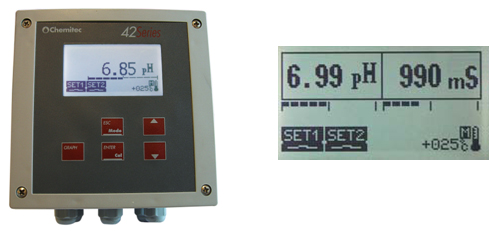

 분석기 모델 4222 Conductivity Analyzer
 지       시 LCD Graphic display 128 x 64 with background illumination
 측정 범위 Conductivity 0-20 μS/cm, 0-200 μS/cm,
 0-2,000 μS/cm, 0-20,000 μS/cm, 0-200,000 μS/cm
 온도 센서 pt100. pt1000
 pH 출력 4-20 mA, 500Ω, galvanically separated
 온도 출력 (옵션) 4-20 mA, 500Ω, galvanically separated
 리레이 출력 2 Relays (Limit/PID/Timer), max 3A 230VAC
 외함 규격
 (H x W x D)
 판넬설치형 : 144 x 144 x 86.5 mm,
 현장설치형 : 144 x 144 x 122.5 mm
 재질 및 보호등급 판넬설치형 : Grey ABS + PC, IP54 (front) / IP30 (housing),
 현장설치형 : Grey ABS + Polycarbonate, IP66 (NEMA4X)
 전       원 90-260VAC, 50/60 Hz, 24VDC (option)
