수질 분석기
제목 pH/ORP 측정 분석기

pH/ORP Analyzer 4238



모델 : OLS50



• 오염에 민감하지 않는 겔 타입의 전해액을 사용하여

유지보수 횟수가  적습니다.

• 판넬 설치형 또는 NEMA 4X/IP65 등급의 현장 설치형이

공급가능하며

• 단계별로 편성된 간단한 메뉴구조

• LCD graphic backlit (STN 128x64) 지시계는

동시에 측정치와  온도를 지시하며

• 손쉬운 교정과정

• 연속적인 센서 진단기능

• 아래와 같은 기능으로서 사용할 수 있도록

4 접점까지 선택할 수 있습니다

- Limit contacts

- P(ID) controller

- Timed outputs for simple cleaning

- Chemical cleaning processes

• 옵션으로 온도에 대한 2nd 전류출력 선택가능

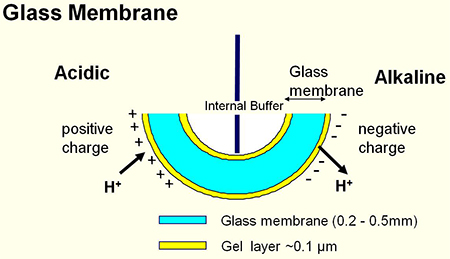

측정원리

측정전극(유리전극)과 기준전극이 함께 구성된 복합전극형으로 은/염화은(Ag/Agcl)기준전극은

전해액으로 사용되는 Kcl 과  동시에 포함하고 있는 유리구 안에 포함되어 있습니다.

유리 멤브레인의 내부와 외부표면사이의 전위차를 측정하면 내부전극에의한 전위차분은 상쇄되어,

유리막 부분의 기전력에의해 pH측정이 이루어집니다.

pt1000 센서는 복합전극안에 내장되어 온도보상을 위해 사용됩니다.

전해액은 주입구를 통해 Kcl 로 재충전이 가능합니다. (402/PS 센서에 한하여)




사양

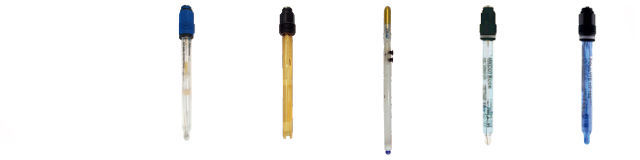

센서 모델 S401/V/G S401LC S402PS S408MEC S408POL
접속 형태 PG 13.5
(12 mm dia)
최소 전도도 5 ㎲ < 0.2 ㎲ 5 ㎲ 50 ㎲ 5 ㎲
전극 형태 비교 Gel Gel KPCL/KN03 Gel Gel
측정 범위 2-14 pH 0-14 pH 0-14 pH 0-14 pH 2-14 pH
최대 사용 압력0 6 bar 16 bar 0.2 bar 16 bar 6 bar
최대 사용 온도 80 ℃ 40 ℃ 80 ℃ 130 ℃ 90 ℃
케이블 접속 NEMA6 등급의 커넥터 분리형 케이블 시스템

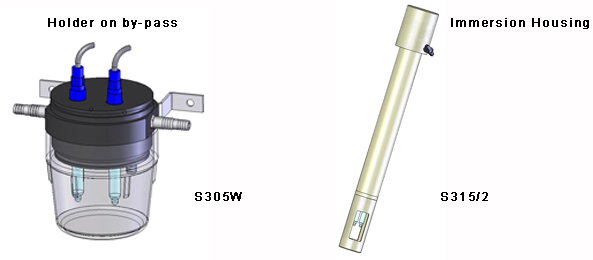

설치 관련 하우징

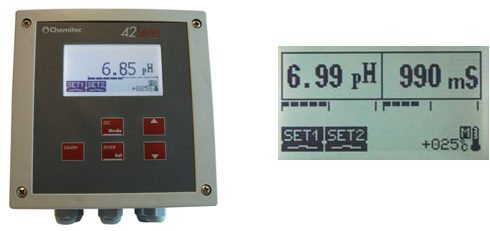

 분석기 모델  4238 pH/ORP Analyzer
 지       시  LCD Graphic display 128 x 64 with background illumination
 측정 범위  pH 0...14
 ORP (redox) -1000...+1000 mV
 온도 센서  pt100. pt1000
 pH 출력  4-20 mA, 500Ω, galvanically separated
 온도 출력 (옵션)  4-20 mA, 500Ω, galvanically separated
 리레이 출력  2 Relays (Limit/PID/Timer), max 3A 230VAC
 외함 규격
 (H x W x D)
 판넬설치형 : 144 x 144 x 86.5 mm,
 현장설치형 : 144 x 144 x 122.5 mm
 재질 및 보호등급  판넬설치형 : Grey ABS + PC, IP54 (front) / IP30 (housing),
 현장설치형 : Grey ABS + Polycarbonate, IP66 (NEMA4X)
 전       원  90-260VAC, 50/60 Hz, 24VDC (option)
 소 비 전 력  < 6W
