제목 아나로그 원격 모니터링 시스템

Analog Remote Viewer

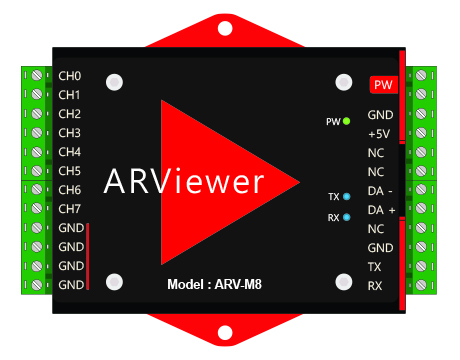

모델 : ARV-M8


• 가장 경제적인 모니터링 솔루션 입니다.

  전체 시스템 구축비용이 저렴합니다.
  8 채널까지 추가 비용없이 기본 비용으로 구축이 가능합니다.
• 아나로그 출력을 제공하는 거의 모든 센서의 모니터링이 가능합니다.
• A/D 변환기 + 전용 프로그램만으로 시스템 구축이 가능합니다.













시스템 개요
아나로그 원격 모니터링 시스템은 소규모 사업장, 공장, 학교, 연구소 등에 설치된 각종 센서에서

출력되는 아나로그 신호 (DC 0~5V 또는 4~20 mA) 를 입력으로 받는 신호-통신변환기 (A/D 변환기) 를 거쳐 전송되며, 통신방식은 RS485 또는

RS232 모두 가능하며, RS485 통신방식의 경우, 통신 접속모듈 (RS485 to RS232 변환기)을 통해 기존 컴퓨터나 노트북에 연결이 가능합니다.
또는, RS232 to USB 변환기(옵션) 를 사용하여 데스크탑, 노트북의 USB 포트에 직접 접속하여

사용하실 수 있습니다.
컴퓨터 화면상의 디지털 모니터링 프로그램에서 실시간으로 각종 센서에서 측정되는 수치를 원격으로 감시 가능하며, 수집된 데이터를 이용하여 체계적인 현장관리가 가능합니다.

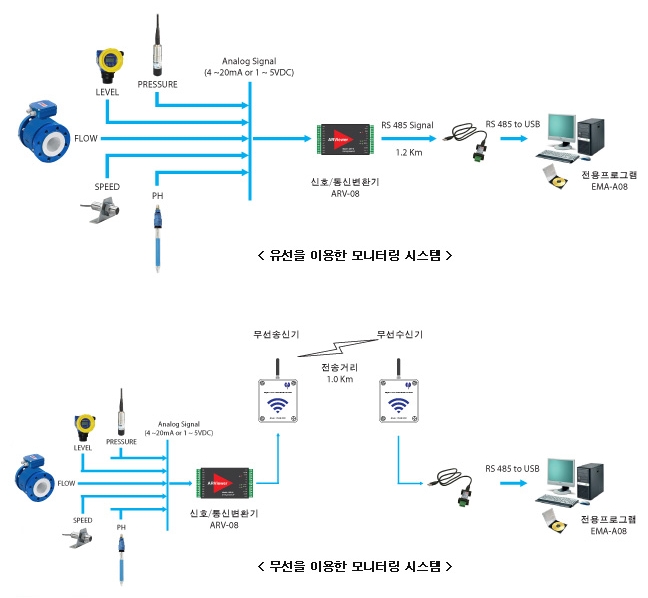

유 • 무선 모니터링 솔루션
• 신호-통신변환기 (Analog to RS485 변환기) 에서 통신 접속모듈 (RS485 to USB 컨버터) 까지는 2-선식 차폐케이블을 사용하여 1.2 km 까지 전송이 가능합니다.
  증폭기를 추가로 사용하실 경우 전송가능거리를 연장하실 수 있습니다.
• 신호-통신변환기 (Analog to RS485 변환기) 에서 통신 접속모듈까지 무선모뎀 (Wireless Modem - 옵션) 을 사용하여 1.0 km 까지 신호를 전송하실 수 있습니다.
• 현장의 여건이나 사용자의 요구에 따라 시스템을 구축하여 드립니다.
• 전용 프로그램
• 누구나 쉽게 사용하실 수 있는 모니터링 프로그램입니다.
• 기본 8 채널을 동시에 모니터링 하실 수 있으며, 화면에서 지시계 블록의 명칭, 단위, 크기를 자유롭게 조정하실 수 있습니다.
• 채널별로 상•하한치를 설정하시면, 제한점을 벗어났을 경우, 지시계의 색깔이 적색으로 바뀌면서 경고부저 (Computer Sound)가 울립니다.
• “Report” 는 24시간 단위로 지정폴더에 자동 저장되며, csv 파일로 저장된 데이터는 엑셀로 편집 가능합니다.
• “Graph” 는 현재 측정중인 데이터를 시간에 따른 변화추이 그래프로 볼 수 있습니다.
• 제품 구매후에 프로그램이 업데이트 될 경우 웹사이트에서 무상으로 Upgrade 프로그램을 다운받아 사용하실 수 있습니다.


기본 구성
1. 아나로그 신호-통신변환기 (Analog to RS485/RS232 변환기)
2. 모니터링 프로그램 (Monitoring Viewer Program)
3. 한글 사용설명서 로 이루어져 있으며 기본으로 제공됩니다.




제품사양

Analog Input

Input Channels : 8 differential

Input Type : 0~5V, 0~20mA, 4~20mA

               표준형 : 공장에서 4-20 mA 입력을 받을 수 있도록  제작

Resolution : 12-bit

Sampling Rate : 10 Samples/ Second

Accuracy : +/-0.1%

Input Range : +/-150 mV, +/-500 mV, +/-1V, +/-5V, +/-10 V,

Current Range : +/-20mA with internal 250Ω

Insulation Voltage Output : 2500V RMS

      RS-485 (2-wire, half-duplex) protocol

      RS-232 signal (TXD, RXD, GND)

Interface : RS-485, RS-232

Format : N, 8, 1

Baud Rate : 19200bps

LED Display

Display : 3 LED as Power/Communication indicator

Power

Input : +9 to +15VDC

Power Consumption : 1.0W

Environment

Operating temperature : -5 to 60°C

Humidity : 5 to 95% RH, non-condensing


Ordering Information

ARV-08 8-channel Current Input Module


Related Products

Converters USB, RS-232, Fiber Optical to RS-485 Converters and Repeaters

SP-0312 12V DC power supply

EMA-M08 Data Logger Software, User friendly data logger software (free)
