초음파 수위계를 설치할 때 가장 염려되는 것이 저장용기.탱크 내부의 구조물에 대한 영향입니다. 탱크 벽면의 돌출부나 믹서의 날개로 인한 영향이 문제가 될 수 있습니다. 일반적으로는 이러한 구조물에 의해 반사되어 돌아오는 초음파신호는 잘못된 수위를 지시하거나 수치변화가 심해질 수 있습니다.
Dinel 사의 ULM-70 모델은 이러한 문제점을 근본적으로 해결할 수 있도록 센서의 변환 프로세서에 mapping 기능을 간단히 사용할 수 있도록 했습니다.

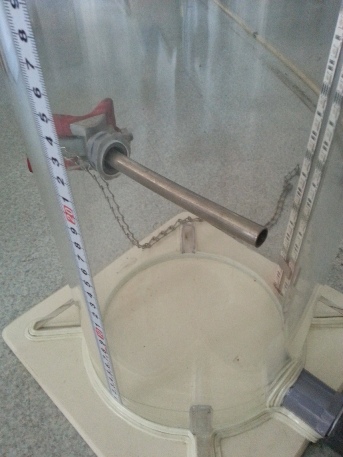

첨부와 같이 180mm 내경의 원통에 15mm 환봉을 삽입하면 초음파 센서에서는 15mm 환봉에서의 수위를 측정하게 됩니다. 실제 수위는 바닥에 있다고 가정한다면 잘못된 수위가 지시되게 됩니다.
이때, ULM-70 의 "TEACHING" 기능을 사용하시면, 15mm 환봉이 없는것 처럼 지시하게 됩니다.
입력방법은 간단합니다. 센서면에서 장애물을 무시하고 실제 수위까지의 거리를 입력하시고 "TEACHING" 기능을 수행하시면, 장애물이 없는것 처럼 무시되며 수위측정이 정상적으로 이루어 집니다.
