Ultrasonic Level Switch
모델 : ULS-53
• 다-기능 센서는 4-20 mA 출력, 스위치, 컨트롤 기능을 제공합니다.
• 소형 탱크 수위측정에 적합한 10/20 cm 불감대와 10˚ 빔각도를 가진
소형 센서
• PNP transistor with an open collector
• 부식성 액상에 적합한 PVDF 센서
어플리케이션
1.0m (2.0m) 또는 그 이하의 소형탱크에서 오염, 달라 붙음 과 이물질이
고착되는 액상의 수위를 측정할 경우 기존의 부력식, 정전용량식,
압력식 센서들의 경우에는 주기적인 유지보수가 필요합니다.
ULS-53 은 기존 제품을 대체할 수 있는 획기적인 레벨센서 입니다.
ULS-53 은 비-접촉식 스위치 (전자 접점 출력) 또는 변환기 기능(4-20 mA)
으로 선택 주문 하실 수 있습니다.
유지보수가 필요없는 ULS-53 은 단순성과 통합성으로 시스템 하드웨어를 줄일수 있습니다.
수지계통으로 제작되는 하우징과 PVDF 센서부는 부식성과 오염이 되는 어플리케이션에 적합합니다.
PP 외함은 부식성, 폐수 또는 슬러리 타입의 액상 측정에 적합하며, 일반탱크, 용기, 자동공급 장치, 펌프
가압장, 폐수 집수정 등과 같이 다양하게 적용하실 수 있습니다.
수위 지시값은 일반적인 현장 지시계 또는 PLC 를 통해 모니터링 하실 수 있습니다.
ULS-53 상태표시
| LED 상태 램프 | 색깔 | 기능 |
| " 측정 상태 " | 녹색 |
짧게 깜박거림 - 정확한 측정상태, 수면으로 부터 반사된
신호를 수신되는 상태표시
빠르게 깜박거림 = 측정 수위가 불감대 안으로 상승되었거나,
초음파 센서면이 오염되었을때
OFF - 수위 변환기가 에코를 수신하지 못하는 상태,
부적절한 설치상태 또는 기능 상실상태
|
| " 설정 " | 황색 |
설정 상태 지시
• 천천히 깜박거림 - 4mA 최저 수위값 지시
• 빠르게 깜박거림 - 20mA 최고 수위값 지시
• 3번 짧게 깜박거림 - 설정값 재확인, 저장
|

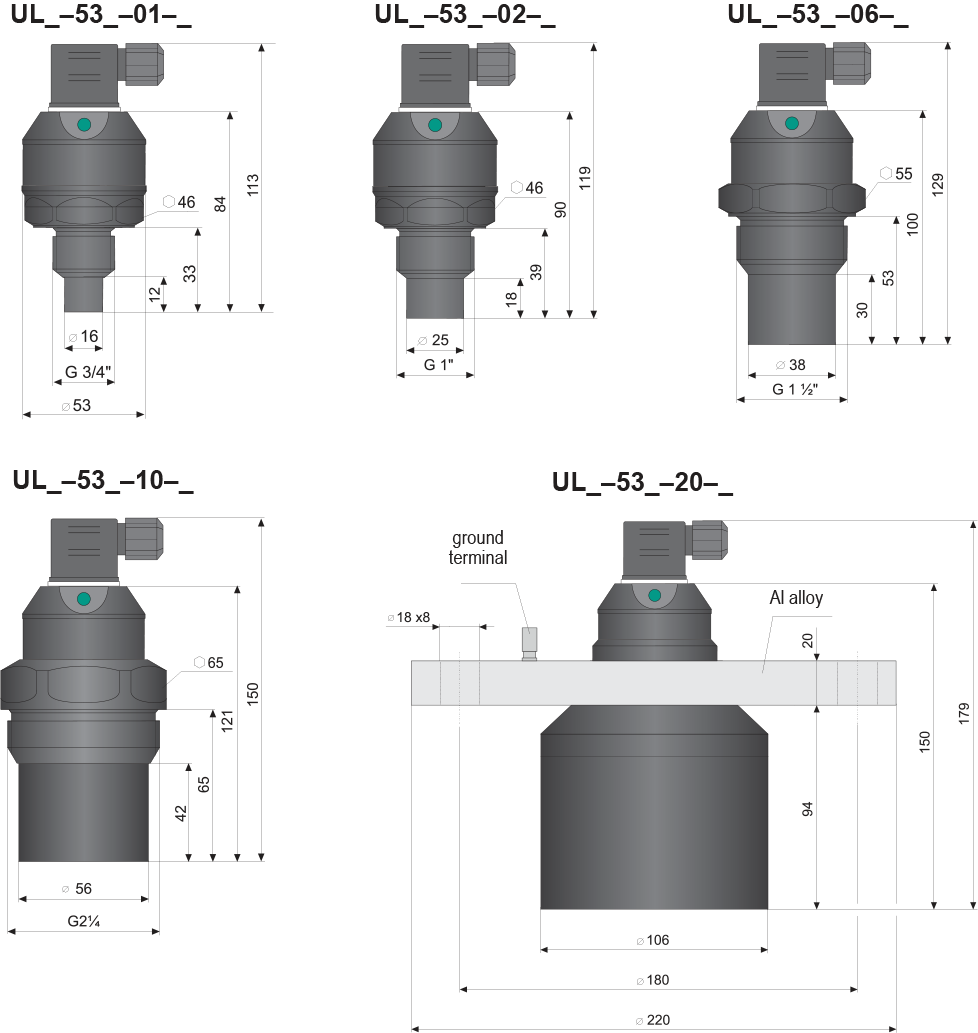

외형

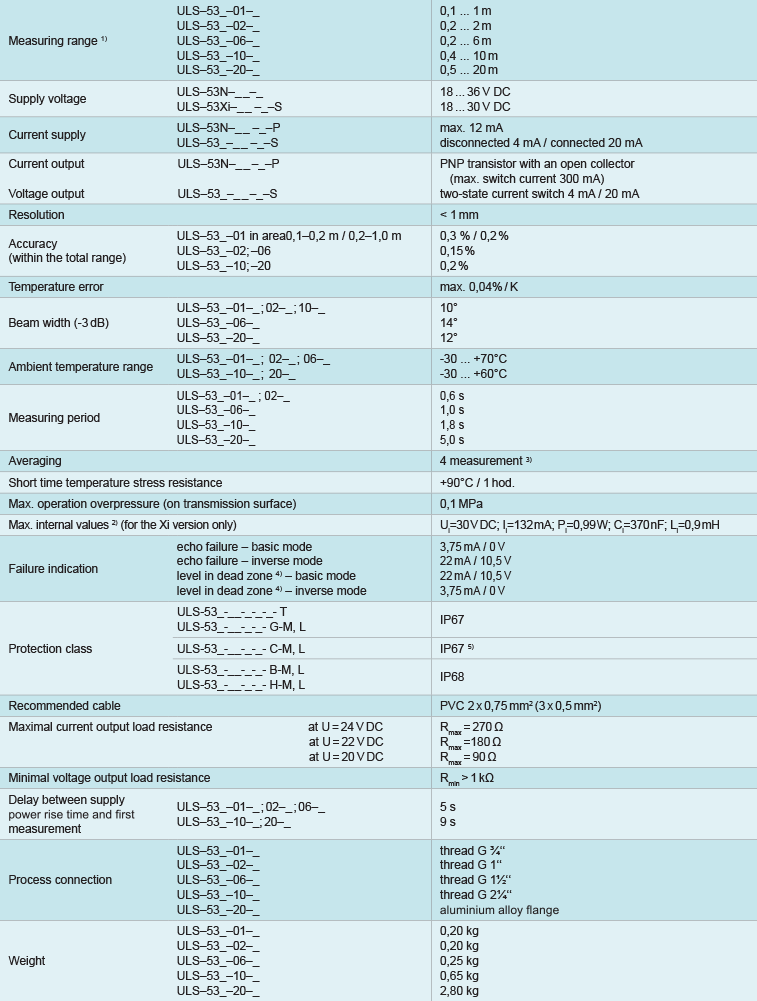

제품 사양
발주코드
