모델 : GRLM-70
2-선식 TDR 센서는 액상과 분립체의 연속수위측정을 위해
단일 봉, 와이어 로프 또는 동축선 푸로부형태로 제작되며,
아나로그 출력을 제공하며, 레벨 스위치로서 스위칭 출력을
제공합니다.
TDR (Time Domain Reflectometry)기술을 사용합니다.
낮은 에너지, 고주파 전자기 충격파는 측정유체안에 침적된
푸로브를 통해 전파됩니다.
이들 충격파가 액상의 표면에 도달하면, 이 충격에너지의 일부가
푸로브로 반사되어 돌아오고, 수신한 전자회로에서는 발신파와
수신파사이의 시간차를 유체의 수위로 변환합니다.
TDR 센서는 또한 Guided Wave Radars 로 알려져 있습니다.
적용분야
혁신적인 TDR 기술은 공정조건의 변화(밀도, 전도도, 온도, 압력,
수증기, 출렁거림) 에 영향없이 거의 모든 액상과 분립체의
연속적인 수위측정이 가능하며 접촉식으로, 정밀하고, 높은 신뢰도를
제공합니다.
RWL 는 소형탱크, 좁은 노즐, 설치 제한조건이 거의 없습니다.
그리고, 측정이 어려운 탱크구조 또는 구조물이 가까이 있는
조건하에서도 정밀하게 측정할 수 있습니다.
제품의 특징
- 분립체, 액체 수위측정에 이상적이며, 연속적으로 수위측정이 가능합니다.
- 측정시 분체 또는 수증기, 온도변화, , 제품의 물리적 변화에 영향 받지않습니다.
- 측정범위 : 스테인레스 스틸 로드 타입 - 최대 5m 까지
스테인레스 스틸 로드 타입 (Teflon coated) – 최대 2m 까지
스테인레스 스틸 로프 타입 – 최대 40m 까지
- 공정 온도 : -40 ~ +85℃
- 공정 압력 : 0 ~ 100 bar
- 메뉴방식의 화면 (플러그-인) 을 통해 간단히 현장 설정이 가능합니다.
- 제품의 수위를 변경하실 필요없이, 거리정보(Empty 과 full distance) 를 입력하시면 현장 교정이 완료됩니다.
- 2-선식 또는 4-선식기술
- 표준 아나로그 출력 4-20 mA, (옵션) HART Protocol
- 화면을 통해 실시간 수위정보와 에코 신호커브를 확인하실 수 있습니다.
- 본질안전방폭, Ex II 1/2G Ex ia IIB T5
제품 사양
LEVEL METER
| Supply voltage | 9 ... 36 V DC |
| Output | 4 ... 20 mA, HART® |
| Accuracy | 2 mm |
| Ambient temperature range | -30 ... +70°C |
| Process temperature range | -40 ... +85°C |
| Process pressure | 0 ... 100 bar |
Maximal length of measuring electrode GRLM–70N–00
GRLM–70N–12
GRLM–70N–30 | 5 m
2 m
40 m |
| Current output load resistance (U = 24 V DC) | Rmax = 270 Ω 1 |
| Protection class | IP67 |
| Process connection | screwing with thread G1" |
| Recommended cable | PVC 2 x 0,75 mm2 (3 x 0,5 mm2) |
| Sensitivity | 3 steps (low - medium - high) |
| Damping | 1 .. 99 s |
| Weight (without electrode) | 0,5 kg |
DISPLAY MODUL
| Type of display | matrix OLED |
| Resolution | 128 x 64 pixels |
| Height of digits / Number of display digits of measured values | 9 mm / 5 digits |
| Colour of display | yellow |
| Type of buttons | membrane |
| Ambient temperature range | -30 ... +70°C |
| Weight | 46 g |
USED MATERIALS
| Sensor part | Variants | Standard material |
| Lid | All types | aluminium with powder coatin |
| Glass | All types | polycarbonate |
| Body | All types | aluminium with powder coatin |
| Housing with thread | All types | St. Steel W. Nr. 1.4571 (AISI 316 Ti) |
| Electrode | All types | St. Steel W. Nr. 1.4301 (AISI 304) |
| Electrodecoating | GRLM-70N-12 | PFA |
| Rope electrode | GRLM-70N-30 | St. Steel W. Nr. 1.4401 (AISI 316) |
| Weight | GRLM-70N-30 | St. Steel W. Nr. 1.4301 (AISI 304) |

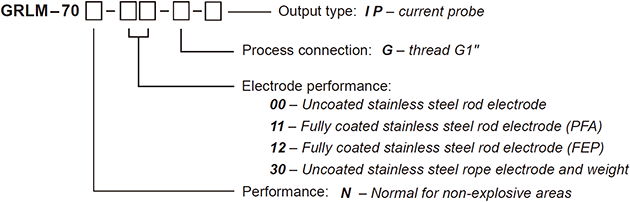

발주코드
