PR-3 In-Line Refractometer
모델 : PR-3
• 경제적인 가격
• 실시간 인라인 농도계측
• 별도의 교정이 필요없다
• 신기술 제 3 실리콘 디텍터 내장
(오염도 보상)
• 4-20 mA 출력 제공
• 고객의 주문에 따라 다양한 설치용
스풀 및 어답터 제공
• Stainless Steel 316L Sensor Probe
• 제품의 개요 PR-3 시리즈의 인-라인 액체 농도,굴절률 분석기의 측정원리는 빛이 굴절하는 원리를
이용하여 실시간으로 액상의 직접 %농도를 측정하고 디지털로 표시하며,컨트롤 기능을
위해 아나로그 출력 (또는 통신 출력)을 제공합니다.
흘러가는 용액에 접하는 프리즘에 빛이 입사되면 빛의 일부는 굴절되어 용액속으로
흡수되고 나머지는 반사되지만 어떤 입사각 이상 에서는 전반사 하게 됩니다.
이 전반사가 시작되는 각도를 임계각이라 하고,전반사된 빛은 CCD카메라에 의해
음영의 위치가 계측되고 굴절율에 따라 농도로 환산되어 직접 %농도치로 변환됩니다.
보통 액상의 농도에 따라 그 굴절률과 농도는 일정한 수학적 상관 관계를 나타내며,
굴절률에 대응하는 농도로 변환하여 줍니다.
현장에서 측정시 어떠한 보조시약도 필요하지 않으며,측정 가능 액상: DMAC,NMP,DMF,요소수,절삭유,에멀젼,에틸렌 글리콜,암모니아수,알코올 세정액 등 각종 화학물질의 농도를 직접 측정할 수 있습니다.
PR-3 시리즈의 온라인 액체 농도,굴절률 분석기는 설치방식이 다양하고,센서가 컴팩트하며,측정 액체의 변동에 영향을 받지 않으며,장기간 측정 안정성,측정 정밀도가 높고,정기적인 교정이 필요없는 등의 특징을 가지고 있으며,전체적인 기기 수명 기에 교체나 재교정이 필요하지 않습니다.또한 탱크안의 액상 접촉부에는 온도 측정 장치가 내장되어 있어,농도로 변환 시 자동 온도 보상이이루어 집니다.센서의 고정방식으로 새니타리 퀵 클램프, 나사형, 플랜지 형태의 접속이 가능하며수직,수평, 경사 각도로 밀폐 탱크,배관,개방 수조 등에 설치할 수 있습니다.
배관을 흐르는 샘플(액상)이 센서 광학부에 부착될 위험이 있으며,
점착성, 부유,알갱이 불순물이 포함된 액체를 측정할 때 사용자는 고압수, 고압증기 등
센서 프리즘 표면을 청결하게 유지하여 측정 데이터를 안정적이고 정확하게 측정할 수 있는
자동 세척 장치가 필요합니다.
부가적으로,사용자가 선택할 수 있는 초음파 세척 장치가 있습니다.
• 기술 데이타
| 측정 범위 |
농도（Brix, %）：0.0 ~ 70.0% |
분해능 |
농도（Brix, %）：0.1% |
| 굴절률：1.3330~1.4655 |
굴절률：0.0001 |
| 온도：0.0 ~ 80.0℃ |
온도：0.1℃ |
| 정확도 |
농도 (Brix、%）：±0.2% |
센서 접촉부 재질 |
316L 스테인레스강, 산업용 사파이어 |
| 굴절률：±0.0003 | 측정 방식 | 센서 탐지부를 액체에 담가 측정 |
| 온도：±0.5℃ | 사용 온도 | 0.0 ~ 80.0℃ |
| 측정간격 |
데이터를 5초 간격으로 측정함 |
보호등급 |
센서 액체 측정 부위 IP67 |
| 설치방법 |
위생용 클램프, 나사형, 플랜지(수직, 수평, 경사각 등)의 3가지 설치 방식이 있으며
발주시 원하시는 설치방식을 알려 주십시오.
표준 제품은 1.5S 위생용 패럴로 제작 공급됩니다.
|
| 출력신호 |
4~20mA 아날로그, RS485 디지털, 릴레이 등 3가지 출력신호를 선택가능하며
발주시 원하시는 출력신호의 타입을 선택하여 주십시오.
표준 제품은 기본적으로 RS485 디지털로 설정되어 있습니다. |
| 공급전원 |
DC 24V, 1A |
제품 구성 |
농도 측정 센서, 분석기 |

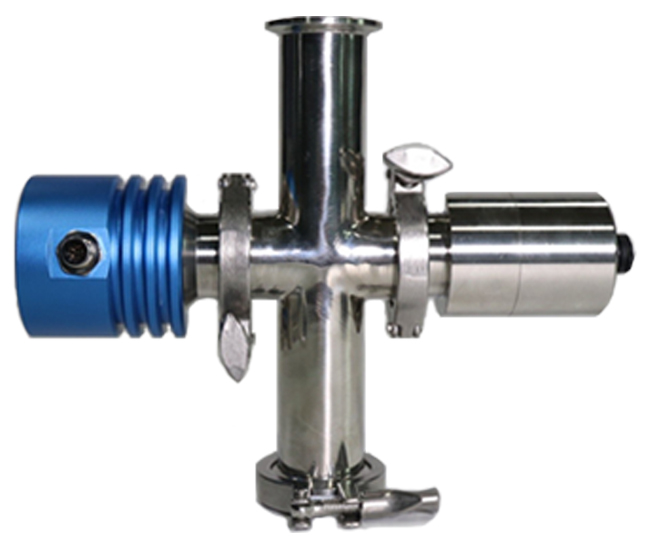

• 설치 방식 및 배선 설명
아래의 설치 유형과 같이 측정 센서와 분석기가 분리형으로 설계되어
측정 센서는 배관, 용기,탱크에 직접 부착할 수 있으며, 분석기 제어함은 벽면에 부착하실 수 있습니다.
아래 그림과 같이 액상 중의 기포, 유막 코팅,고형물, 미세먼지가 측정 데이터에 미치는 영향에
주의해여 설치 방향과 위치를 선택하셔야 합니다!

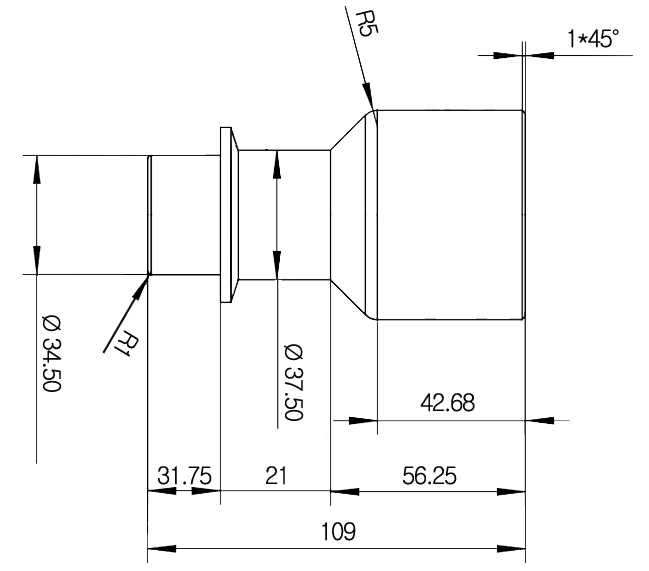

< 센서 외형도 >
• 분리형 분석기
1. 테스트 방법:
정상일 경우 기기에 전기가 들어오면 자동으로 테스트 상태가 되며, 측정 센서를 액체에 삽입하면 데이터가
변하며, [테스트 시작] 버튼을 클릭하여 테스트 상태가 되고 다시 클릭하면 테스트 중지 상태로 전환됩니다.
특별 알림: 각각의 팁은 출하 전에 엄격한 조정을 거쳤으므로 사용자는 재조정을 할 필요가 없습니다.
센서 장착 시에는 반드시 조심스럽게 센서 전면의 프리즘 면이 긁히지 않도록 삽입 하십시오.
프리즘 면이 긁히면 측정 데이터가 부정확하게 되고,심하게 긁히면 더 이상 사용할 수 없고,
복구할 수도 없습니다.
2. 오른쪽 상단 모서리에 있는 [재개] 버튼을 클릭하면 장치를 재시작할 수 있고,
[파라메터 설정]버튼을 클릭하면 테스트, 통신 파라메터 설정 인터페이스에 들어갈 수 있으며,
가운데 경보버튼을 클릭하면 빠르게 부저나 경보장치를 켜거나 끌 수 있습니다.
모델 PR-3 농도 분석기는 전면부 판넬에 농도,온도,mA 출력을 디지털로 표시하여 주며,
4~20mA 출력,RS485 디지털,릴레이 등 3가지 출력 신호중 선택가능합니다.
판넬 삽입형 이나 벽 부착형으로 공급 가능합니다.
• 제품의 특징
>> 독특한 다-점(multi-point) 커브 농도 측정 알고리즘은 다양한 화학 액상의 농도를 테스트하는 데 사용됩니다.
일반적으로 두-점 리니어 농도측정 알고리즘은 보편화 되어 있으나,
다-점(multi-point) 커브 농도 측정 알고리즘은 좀 더 높은 정확도를 제공합니다.
>> 분석기는 온도 보상 기능이 내장되어 있으며,각각의 다른 온도에서의 액상의 농도를 측정할 수 있습니다.
동시에,파라메터 설정없이 농도를 측정할 수 있는 일반적인 액상을 선택할 수 있습니다.
>> 기능들은 공정의 특수한 측정 환경에 따라 주문 제작이 가능합니다.
