Turbidity Analyzer
모델 : • 완전 비접촉식 탁도 측정솔루션
• 고성능 “Nephelometric" 90° 표면 산란광, 근적외선방식
• 데이터로거 (4 Mbit 메모리) 내장
• 시약없이 교정할 수 있는 이차 표준휠터
• 정수, 하수, 폐수의 저농도의 탁도측정에 유리
• 유지보수가 간편한 "flow cell"
일반사항필요한 샘플 양
측정이 필요한 장소에서 측정셀을 통해 흘러가는 유량은 약 1-2 Lit/Min 정도이다.
압력은 1 Bar 이내로 유지해 주셔야 기포의 혼입을 줄일 수 있다.
다량의 기포가 혼입되어 들어오는 샘플에는 DE-GASSING SYSTEM을 추가 설치한다.
교정
센서는 패키지안에 이차적인 표준기 (Calibration Plate) 를 제공한다.
이 표준기는 시약없이 영점과 스판을 빨리 교정할 수 있다.
기기의 안정성은 교정주기를 줄여준다.
따라서 유지보수비용을 최소한으로 줄일 수 있다.
사양내장형 데이터로거
내장된 flash 4 Mbit 메모리에는 최대 16,000 데이터를 기록할 수 있으며,
기록된 데이터에는 날짜, 시간 과 탁도수치, 온도, 상하한의 수치, 리레이 1 과 2의 상태,
경보 리레이의 상태가 자동 기록됩니다.
수정 가능한 측정범위
센서의 출력범위는 원하는 수치로 설정할 수 있다. 센서는 최대 1,000 NTU 범위까지 사용할 수 가 있다.
키패드를 이용하여 측정범위를 운전자가 설정할 수 있다.
EEPROM 기억장치
모든 까다로운 설정정보는 지워지지않는 EEPROM 에 저장된다. 이런 타입의 기록장치는
장기적인 전원중단이나 저장상태 에서도 변하지않고 데이터를 유지해 준다.
자동진단기능
센서를 교정하는동안, 마이크로프로세서는 자동적으로 정상적인 설정 이외의 변경치를
측정하고 기록한다. 이러한 기능을 통해 센서와 변환기를 최적의 조건으로 유지해준다.

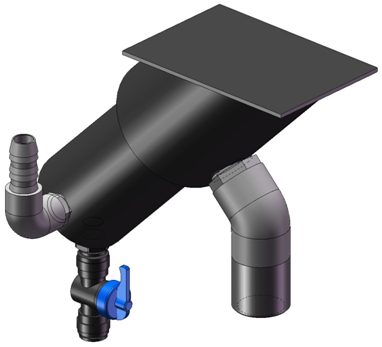

| 센서부 모델 |
Nephelometric Turbidity Cell |
| 측정원리 |
Nephelometric 90° 표면 산란광, 근적외선방식 |
| 타입 |
샘플링 방식, 자연압에 의한 Overflow, 비-접촉식 |
| 샘플링 유량 |
약 1-2 Lit/min |
| 샘플링 압력 |
최대 1 bar |
| 광원/감지부 |
LED visible light emission, photoresistor detector |
| 외함 |
Black PVC body. ABS container, wall mounting Debubbler system included |
| 변환기 모델 |
4261 |
| 지시 |
LCD Graphic display 128x64, background illumination |
| 내장형 데이터로거 |
flash 4 Mbit |
| 측정범위 |
0-10 / 0-100 / 0-1000 NTUs |
| 분해능 |
± 0.1 / ± 1 NTU |
| 지시단위 |
% solids. g/l, mg/l, NTUs, ppm |
| 교정 |
Calibration Plate reference 표준휠터를 사용 |
| 자기진단 |
Probe 편차/영점 |
| 과전압으로부터 보호 | 회로를 보호할 수 있는 전압종속 저항 |
| 공급전원 |
220/110 VAC or 12/24VDC |
| 출력 |
2 Analog output, 4-20mA isolated |
| 경보 리레이 |
Relays 1 amp 230VAC |
| Serial Output |
RS485 MOD BUS RTU |
| 특징 |
맴브레인 키패드와 IP65 외함에 내장되어있다.
연결부는 분리된 단자대를 통해 연결된다. |
