Optical Dissolved Oxygen Analyzer
모델 : S423/C/OPT
• 광학 측정방식으로, 맴브레인이나 전해셀을
교체하실 필요가 없습니다.
• 액상중의 용존산소(O2) 농도를 빠르고
정확하게 측정할 수 있는 프로세스용 측정기기
• AISI 316 또는 Black PVC 센서 몸체
• 발광단의 교체를 위한 교환용 캡
• 제품 생산라인에 직접 인라인으로 설치
• 즉각적인 설치와 손쉬운 유지보수
• 장시간의 측정안정성과 짧은 응답속도
일반사항
광학식 산소분석기는 액상의 용존산소 농도를 연속으로 정확하게 측정합니다.
일반적인 식음료, 화학, 제약과 화력발전소에서 인라인 품질조절에 사용됩니다.
예를들면, 보일러회수, 탈수공정, 발효공정, 포기공정에 설치하여 컨트롤 합니다.
광섬유 산소센서는 발전소나 바이오 리액터와 같이 중요한 공정의 감시를 위하여 특별히 디자인되어 졌습니다.
광학적인 측정원리는 산소분자에 의해 유동적인 발광 감쇄의 영향에 기초하고 있습니다.
측정헤드에 장착되어 있는 유리에 ‘조사되면 빛을 내는 분자군 층에 청-녹색빛에의해 조명됩니다.
이때 분자들은 흥분상태로 이동하고 적색빛을 방사하게됩니다. 이때 내부 디텍터에 의해 감지하게 됩니다.
만약 측정유체안에 산소가 존재하게되면 발광효과는 산소분자의 에너지 이동에의해 방해를 받게 됩니다.
충돌후에 에너지는 흥분된 빛 분자군에서 산소로 전달이 되고 그 결과로 묻혀 있던상태(triplet state,
3쌍의) 에서 흥분된 단상(singlet status) 으로 옮겨가게 됩니다.
그 결과로 조사(..)되면 빛을내는 분자군(indicator molecule) 은 빛을 발하지 못하게 됩니다.
그리고 현재 산소농도에 따라 측정되는 발광신호는 리니어(직선적으로)하게 감소하게 됩니다.
이러한 감소는 산소 농도계산에 기초가 됩니다. 산소 농도는 mg/l, %oxygen 과 같은 단위로 지시될 수 있습니다.
제품사양
| 모델 |
S423/C/OPT 광학식 산소푸로브 |
| 측정방법 |
발광 감쇄의 영향을 광학식으로 측정 |
| 정확도 |
±0.1 mg/l or ±1% |
| 응답속도 |
90% of the value in less than 60 sec |
| 운전 온도범위 |
-10℃ to 60℃ |
| 운전 압력범위 |
max. 5 bar |
| 재질 |
- AISI 316 Body (PVC Body optional)
- 특수유리 광학부
- NBR and Silicon O-Rings |
| 접속구경 |
3/4” BSP |

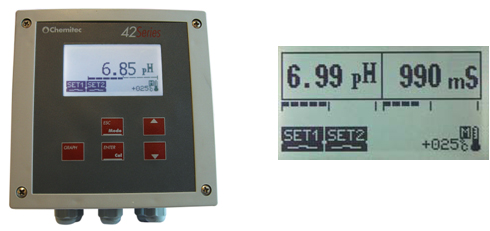

| 모델 |
42 Series 분석기 |
| 지시 |
LCD graphic backlit Display STN 128x128 |
| 측정범위(액상) |
0-20 mg/l, 0-200% |
| 온도보상 |
via internal NTC |
| 출력 |
4-20 mA, 500Ω |
| 리레이 출력 |
switching Relays Max resistive load 3A a 230Vac |
| 외함규격 (H x W x D) |
판넬설치형 : 96 X 96 X 116 mm
현장설치형 : 144 X 144 X 123 mm |
| 재질 및 보호등급 |
판넬설치형 : ABS + polycarbonate, IP54 (front) IP30(housing)
현장설치형 : ABS + polycarbonate, IP66 |
| 전원 |
Power supply 90 to 260Vac, 50/60Hz – (Optional 24Vdc) |
| 소비전력 |
< 6W |
| 데이터 저장 |
internal Flash 4Mbit Memory (near to 16000 records) (Option) |
