Switch-Tek Ultrasonic Switch
모델 : LU10
• 1A relay 는 전원 공급배선의 극성을 바꾸면 Normal
Open 또는 Normal Close 로 선택 사용하실 수 있습니다.
• 방폭지역에 사용할 수 있도록 본질안전 방폭으로 CSA 승인된 제품
• NEMA 6 또는 IP68 등급의 PP 또는 PFA 센서
어플리케이션
일반적인 산업현장이나 방폭지역에 사용할 수 있도록 CSA 와 Cenelec 승인된
본질안전 방폭제품 입니다.
초음파 레벨스위치는 화학, 폐수, 석유화학 제품들과 같이 광범위하게 사용됩니다.
대상 액상은 황산, 디젤중유 또는 폐수를 예를 들 수 있습니다.

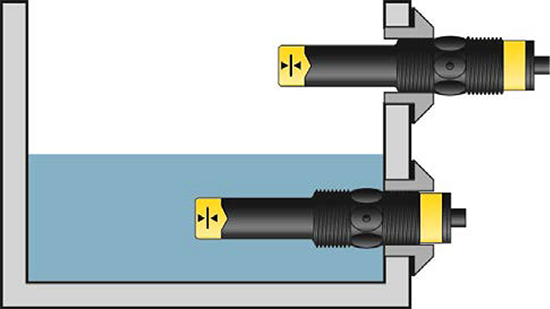

센서는 벽이나 탱크에 삽입하거나 탱크 측면을 통해 다양하게 설치하실 수 있으며,
고수위 스위치 나 저수위 스위치로 사용 하실 수 있습니다.
60VA 리레이는 PLC, SCADA 또는 경보와 같은 원격장치에 신뢰높은 스위칭 기능을
제공합니다.

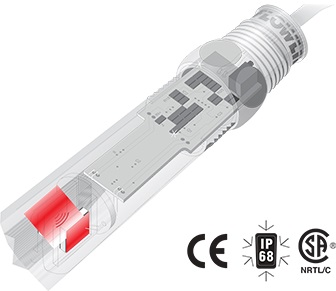

측정 원리
2 MHz 초음파／한 조의 crystals을 사용합니다.
Transmit crystal은 매20mS（초당50회）마다 전기적인 충격에 의해 여기가 됩니다.
Transmit crystal은 짧은 초음파를 발생시키고, 펄스는 즉시 액상을 통과해 이동합니다.
Receive crystal은 정해진 시간동안 음파를 수신하게 됩니다.
만약 초음파 신호가 한계치 보다 커지면, 액상이 gap안에 차서 올라온 것이다.
측정 gap 안에 액상이 계속해서 존재하는지 (high level 상태) 또는 없는 상태인지를
(low level 상태) 판단해주는 신호의 감쇄량으로 결정해 줍니다.
경보의 오동작을 방지합니다.
특 징
■ 본질안전 방폭지역에 CSA 승인된 제품
■ NEMA 6 또는 IP68 등급의 PP 또는 PFA 센서
■ NO 또는 NC 로 선택가능한 60VA 리레이 내장
장 점
■ 유전율에 영향이 없으며, 진동 환경 (또는 교반), 오염에 오동작이 없는 제품
■ 부식성이 심한 액상의 레벨 스위칭에 이상적
■ 탱크 측면에 설치가능

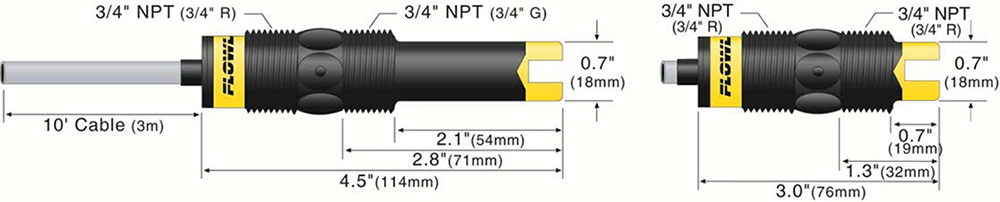

외형
제품 사양
센서 삽입 각도: 범용 (수직, 수평)
정확도: ± 1mm in water
재현성: ± 0.5mm in water
공급 전압: 12-36 VDC
소비 전력: 25 mA maximum
접점 타입: (1) SPST relay
접점 정격: GP: 60 VA / IS: 32 VDC @ 0.5A
접점 출력: Selectable NO / NC
액상의 온도: -40° to 80ºC
압력: 150 psi (10 bar) @ 25ºC, derated @ 1.667 psi (0.113 bar) per ºC, above 25º C
센서 방호등급: -1XX5: NEMA 6 (IP68)
센서 재질: -1XX5: PP
케이블 피복 재질: -1XX5: PP
케이블 타입: 4-conductor, #22 AWG, shielded
케이블 길이: 10' (3m)
설치 접속구경: 3/4" NPT
가스켓 재질: Viton®
방폭 구분: Intrinsically safe
방폭 등급: Class I, Groups A, B, C & D; Class II, Groups E,F & G; Class III
인증서: CSA, LR 79326
전자기 인증: CE
전기적인 파라메터: Vmax = 32V, Imax = 300mA, Pmax = 1.3W, Ci =0 µF, Li = 0 µH
발주코드
발주시 참고사항
심한 부식성 액상이나 웨이퍼 에칭에 사용 가능한 초순수 에는 PFA 센서 사용을 추천합니다.
1) 25’ (7.6m) 또는 50’(15.2m) 센서선을 발주하실 때는 선택코드 뒤에 신호선 길이를 표기하여 주십시오.
(예: LU10-1305-25’)
2) 짧은 Metric 센서는 양쪽에 NPT (national pipe taper thread) 나사로 제공되며,
좀더 긴 Metric 센서는 감지부 쪽은 Straight G 나사로 제공되며
신호선 쪽은 NPT 나사 형태로 제공됩니다.
